Şömine Ölçü Çizimi Nasıl Okunur? Ölçüler ve Detaylar

Şömine ölçü çizimi; plan, ön görünüş ve kesitlerde gösterilen ölçülerin hangi yüzeye göre alındığı, hazne ile kaplamanın nasıl ilişkilendiği ve teknik detayların nerede yer aldığı anlaşılarak okunmalıdır. Çizim, üretim ve montajın ortak dilidir. Onay verilen bir çizim, şöminenin nasıl üretileceğini ve salonunuza nasıl yerleşeceğini belirler. Bu yüzden çizimi anlamadan onay vermemek gerekir.

Bu yazı, ev sahibinin ve mimarın ölçü çizimini okurken nelere bakması gerektiğini anlatır. Teknik hesapların doğruluğunu denetlemeyi amaçlamaz; bu, çizimi hazırlayan ve uygulayan ekibin sorumluluğundadır. Amaç, çizimdeki bilginin beklentilerinizle örtüşüp örtüşmediğini anlayabilmenizdir.

Ölçü çizimi hangi görünüşlerden oluşur

Bir şömine ölçü çizimi genellikle birkaç farklı görünüşten oluşur. Plan, şömineyi yukarıdan gösterir ve duvara, köşelere ve odaya göre konumunu ortaya koyar. Ön görünüş, şöminenin karşıdan nasıl görüneceğini gösterir. Kesit ise şömineyi hayalî bir düzlemle keserek iç yapısını, katmanlarını ve yüksekliklerini gösterir.

Her görünüş farklı bir soruyu yanıtlar. Plan, şöminenin odaya ne kadar taştığını ve çevresindeki alanla ilişkisini gösterir. Ön görünüş, cam ve kaplama oranlarını anlamayı sağlar. Kesit ise kaide, ısı odası ve baca bağlantısı gibi görünmeyen detayları ortaya koyar.

Köşe veya çift yönlü haznelerde ek görünüşler de bulunabilir. Her cephenin ayrı ayrı gösterilmesi, karmaşık biçimlerin anlaşılmasını kolaylaştırır.

Ölçüler hangi yüzeye göre alınmış

Çizimde bir ölçünün nereden nereye alındığını anlamak, en sık gözden kaçan konulardan biridir. Ölçü, kaba duvardan mı yoksa bitmiş yüzeyden mi alınmış? Yükseklik, kaba döşemeden mi yoksa bitmiş zeminden mi başlıyor? Bu fark, kaplama ve zemin kalınlıkları eklendiğinde belirgin hâle gelir.

Referans noktasının çizimde açıkça belirtilmesi gerekir. Belirtilmemişse çizimi hazırlayan ekipten sorulmalıdır. Özellikle zemin kaplaması henüz yapılmamışsa şöminenin yüksekliğinin hangi kota göre belirlendiği önemlidir.

• Yatay ölçülerin kaba duvardan mı bitmiş yüzeyden mi alındığını kontrol edin.
• Yüksekliklerin hangi zemin kotuna göre verildiğini sorun.
• Ölçü birimi ve ölçek bilgisinin çizimde yer aldığından emin olun.

Hazne ve cam ölçüleri nasıl okunur

Çizimde haznenin dış ölçüleri ile camın görünür ölçüleri farklıdır. Hazne gövdesi, kaplamanın içinde kalan bölümleriyle birlikte daha büyüktür. Ev sahibinin salonda göreceği ise camın görünür alanı ve kaplamanın bitiş çizgisidir. Bu iki ölçü birbirine karıştırılmamalıdır. Şöminenin salonda nasıl görüneceğini anlamak için görünür cam ölçüsü ve kaplamanın dış sınırı esas alınmalıdır.

Camın zeminden yüksekliği, oturma düzeniyle ilişkisi açısından önemlidir. Kesitte veya ön görünüşte bu yükseklik gösterilir. Kaide varsa cam alt kotunun kaide üzerinden mi yoksa zeminden mi verildiği kontrol edilmelidir.

Asansör kapaklı modellerde kapağın açıldığında yukarıya doğru hareket ettiği alan da çizimde dikkate alınmalıdır. Bu alanın kaplama içinde serbest kalması gerekir.

Kaplama ve ısı odası detayları nerede görünür

Kaplama kalınlığı, malzemenin türü ve birleşim detayları genellikle kesitlerde ve detay çizimlerinde yer alır. Kaplamanın hazneye nasıl yaklaştığı, köşelerde nasıl birleştiği ve tavanla nasıl buluştuğu bu çizimlerde görülebilir.

Isı odası ve havalandırma açıklıkları da çizimde gösterilmelidir. Bu açıklıkların konumu ve boyutu ürünün kurulum talimatına göre belirlenir. Ev sahibinin bu açıklıkları görmesi, ileride mobilya veya dekorasyon kararlarında önünü kapatmamak için önemlidir.

Kaplamanın taşıyıcı yapısı da detay çizimlerinde yer alabilir. Profil, levha ve yalıtım katmanlarının sırası bu çizimlerde gösterilir.

Kaide ve zemin bilgisi nasıl kontrol edilir

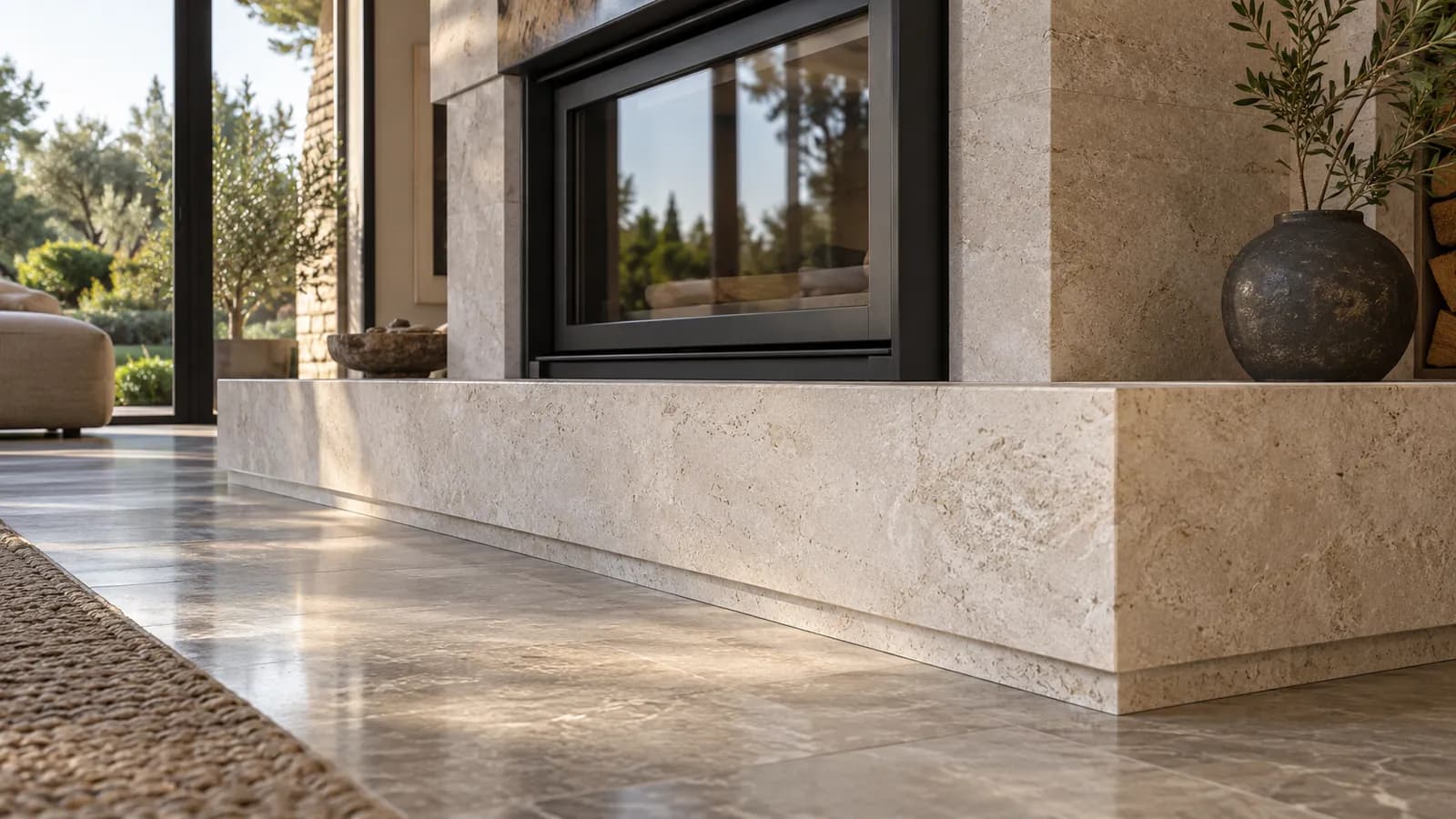

Şömine bir kaide üzerine oturuyorsa kaidenin yüksekliği, derinliği ve malzemesi çizimde yer almalıdır. Kaidenin şömine önündeki tabanla ilişkisi ve zemin kaplamasıyla birleşimi de gösterilmelidir.

Kaide planlamasının ayrıntıları zemin ve yük açısından şömine kaidesi rehberinde anlatılır. Çizimde zemin yükü veya güçlendirme ile ilgili bir not varsa bunun hangi değerlendirmeye dayandığı sorulabilir.

Şömine önündeki koruyucu tabanın sınırı da planda görünmelidir. Bu tabanın nereye kadar uzanacağı, zemin kaplamasıyla aynı kotta mı yoksa yükseltilmiş mi olacağı ve kenar detayının nasıl çözüleceği çizimden okunabilmelidir. Tabanın boyutu ürünün kurulum talimatına göre belirlenir; çizim bu kararı görünür kılar.

Baca çıkışı ve güzergâh nasıl gösterilir

Hazneden bacaya geçişin noktası, çizimde genellikle kesit veya planda işaretlenir. Baca çıkışının konumu, bacanın tavana veya duvara nasıl ulaşacağını belirler. Bu nokta mevcut bir bacaya bağlanıyorsa iki sistemin buluşma noktası özel olarak gösterilmelidir.

Baca güzergâhının tamamı şömine ölçü çiziminde yer almayabilir; ayrı bir baca çiziminde gösterilebilir. Bu durumda iki çizimin birbirine nasıl bağlandığı ve hangi ekibin hangi bölümden sorumlu olduğu netleşmelidir.

Baca güzergâhının geçtiği tavan, döşeme veya duvar noktaları da çizimde işaretlenebilir. Bu işaretler, diğer ekiplerin kendi işlerini planlarken bacanın yerini bilmesini sağlar. Kesitte bacanın kaplama içinde nasıl ilerlediğini görmek, üst kısımdaki kaplama tasarımını anlamaya da yardımcı olur.

Servis erişimi çizimde nasıl aranmalı

Servis kapakları, kontrol noktaları ve sökülebilir paneller çizimde işaretlenmelidir. Bu noktaların konumu, şöminenin bakımı için kritik öneme sahiptir. Kaplama kapandıktan sonra bu noktaları bulmak zor olabilir.

Servis noktalarının önünde gereken çalışma alanı da plan üzerinde düşünülmelidir. Bu alanın sabit mobilyayla kapatılmaması gerekir. Çizimde bu bilgi yoksa ekipten açıklama istenmelidir.

Gizli kapak veya kaplamayla aynı yüzeyde duran paneller tasarlanmışsa bunların nasıl açılacağı da çizim notlarında belirtilebilir. Bu bilgi, yıllar sonra gelecek bir bakım ekibinin erişim noktasını kolayca bulmasını sağlar.

Onay öncesinde neler kontrol edilmeli

Çizimin üzerinde tarih ve sürüm bilgisi bulunmalıdır. Onay verilen çizimin en son sürüm olduğundan emin olunmalıdır. Önceki görüşmelerde konuşulan değişikliklerin çizime yansıyıp yansımadığı tek tek kontrol edilmelidir.

Çizimdeki notlar da dikkatle okunmalıdır. Malzeme, renk, yüzey işlemi veya sahada teyit edilecek ölçüler çoğu zaman not olarak yazılır. Sahada teyit edilecek ölçüler, üretime geçmeden önce kimin tarafından kontrol edileceğiyle birlikte netleşmelidir. Bir notun ne anlama geldiği açık değilse onay öncesinde sorulmalıdır.

Çizimi salonun güncel fotoğraflarıyla karşılaştırmak da yararlıdır. Pencere, kapı, priz ve diğer unsurların çizimdeki yeri ile gerçek yeri örtüşmelidir. Fotoğrafların nasıl hazırlanacağı şömine keşif fotoğrafları rehberinde anlatılır. Mimari tarafta dikkat edilmesi gereken noktalar ise mimarlar için şömine projelendirme kontrol listesinde yer alır. Onay verdiğiniz çizimin bir kopyasını teslim dosyanızda saklamak da önemlidir. Yıllar sonra yapılacak bir bakım veya tadilatta bu çizim, şöminenin nasıl kurulduğunu anlamak için ilk başvurulacak belgelerden biri olur.

Sık sorulan sorular

Ölçü çizimine onay vermek ne anlama gelir

Onay, çizimdeki ölçü ve detayların beklentilerinizle örtüştüğünü kabul ettiğiniz anlamına gelir. Üretim çoğu zaman onaylı çizime göre başlar. Bu nedenle anlamadığınız noktaları onay öncesinde sorun.

Çizimdeki ölçüler kesin midir

Onaylı çizimdeki ölçüler üretimin esasıdır. Ancak sahadaki koşullar nedeniyle bazı detaylar uyarlanabilir. Böyle bir durumda değişiklik yazılı olarak yönetilmelidir.

Teknik detayları anlamıyorsam ne yapmalıyım

Çizimi hazırlayan ekipten açıklama isteyin. Mimarınız varsa çizimi onunla birlikte inceleyin. Anlamadığınız bir detayı varsayımla onaylamayın. Sorularınızı çizim üzerinde işaretleyerek iletmek, yanıtların da aynı noktaya dönmesini kolaylaştırır.

Çizimde servis kapağı görünmüyorsa ne yapmalıyım

Servis erişiminin nasıl sağlanacağını ekipten sorun. Erişim noktasının çizime işlenmesini isteyin. Bu bilgi ileride bakım ekibine yol gösterir.
