U Tipi Şömine 100'lük

Katalog kodu BF-U-01-100

Ateşi farklı açılardan yaşayın. Hazne, kaplama, baca ve montaj kapsamı projenize özel olarak netleştirilir.

03 / Kaplama

TravertenMermerDoğal taşSıva / mikro beton

Güç: 17kW
Verim: %88
Ağırlık: 300kg
Baca: 200

Bu model için teklif al

Kendi üretimimiz
Kendi montaj ekibimiz
Tuzla fabrika showroom

Ateş görünümü: Ön ve iki yan cephe
Yerleşim: Duvar önü veya uygun bir mimari niş
Seçimde odak: Yan cam oranları ve çevredeki geçişler

Bifire ürün bilgileri

Teknik özellikler ve ölçüler.

Seçili model: U Tipi Şömine 100'lük · Seri 01

U Tipi Şömine 100'lük (BF-U-01-100) teknik özellikleri
Model kodu	BF-U-01-100
Güç	17 kW
Isıtma verimliliği	%88
Ağırlık	300 kg
Gövde malzemesi	Çelik
Baca çapı	200
Cam	Seramik cam
Yanma haznesi	Döküm
Garanti	5 yıl

Baca bağlantısında birim, hat koşulları ve teknik uygunluk projeye göre doğrulanır. Garanti kapsamı yazılı koşullarla birlikte değerlendirilir.

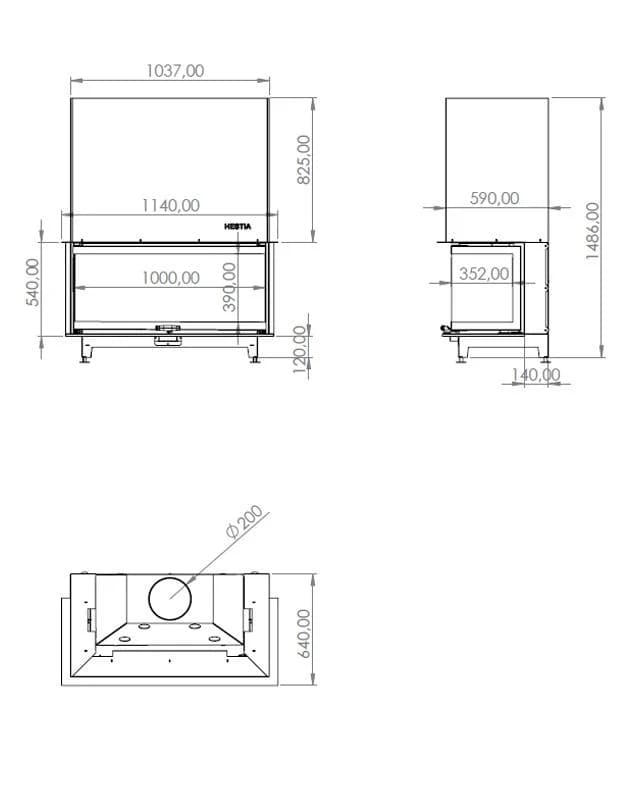

Ölçü çizimleri · Seri 01 / 100'lük

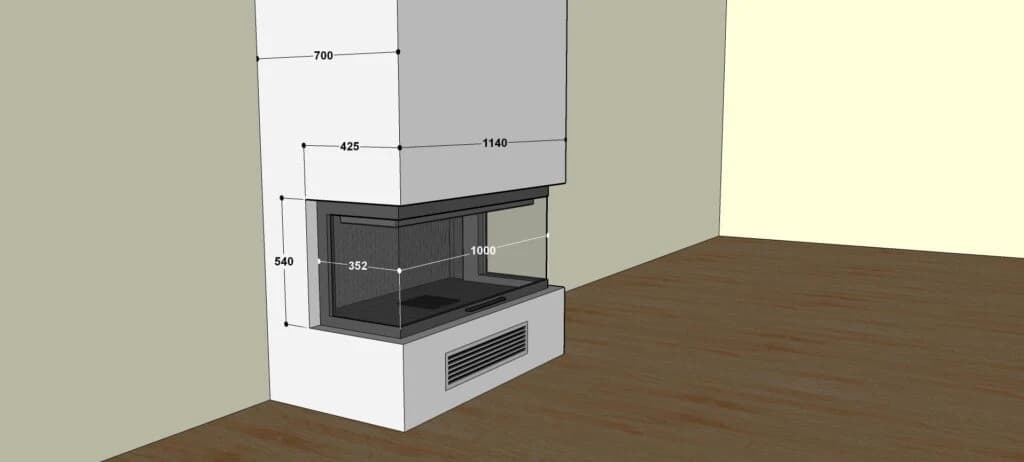

Kaplama ve yerleşim gösterimleri uygulama projesi yerine geçmez. Çizim ile tablo arasında farklılık varsa teknik ekibimiz netleştirir.

Bifire üretim detayları

Tasarımın arkasındaki ayrıntılar.

Üç cepheli cam düzenini, hazne gövdesi ve kullanım mekanizmasıyla birlikte tasarlıyoruz.

01 / Yanma havası
Ateşi kontrollü yönetin
Klepe sürgüsü, hazneye giren yanma havasının ayarlanmasına olanak tanır. Alt hava girişinin kontrolüyle yanma şiddeti kullanım ihtiyacına göre düzenlenebilir.
Klepe sürgüsü · Ayarlanabilir alt hava girişi
02 / Cam hava perdesi
Alev görüntüsünü korumaya yardımcı hava akışı
Hava kanallarıyla cam yüzeyine yönlendirilen akış, camda kurum birikimini azaltmaya yardımcı olacak şekilde tasarlanır. Cam temizliği ihtiyacını tamamen ortadan kaldırmaz; yakıt ve kullanım koşulları da camın görünümünü etkiler.
Cam yüzeyine yönlendirilen üst hava akışı
03 / Kapak fitili
Kapak ve gövde arasında tamamlayıcı detay
Kapağın çevresini saran fitil, kapak ile gövde arasındaki birleşimde sızdırmazlığı destekler ve kontrolsüz hava girişinin sınırlandırılmasına yardımcı olur.
Çevresel fitil · 900 °C sıcaklık dayanımı
04 / Asansör kapak
Ray üzerinde yönlendirilen hareket
Kapak, gövdeye bağlı ithal ray sistemi üzerinde yukarı ve aşağı hareket eder. Mekanizmanın hareketini ve bakım erişimini showroom ziyaretinizde yakından inceleyebilirsiniz.
İthal ray sistemi · Asansör kapak mekanizması
05 / Alev kıran
Hazne içindeki akışı yönlendiren yapı
Demonte alev kıran, yanma gazlarının hazne içinde izlediği yolu düzenleyerek sıcak gazların doğrudan çıkışa yönelmesini sınırlamayı amaçlar. Sökülebilir yapısı, temizlik ve bakım sırasında erişim sağlar.
Demonte alev kıran · Bakım erişimi
06 / Döküm bileşenler
Hazne içindeki malzeme seçimi
Hazne içindeki döküm parçalar %100 pik dökümdür. Döküm parçaların yerleşimi ve gerektiğinde değişim imkânı, bakım sürecinin bir parçası olarak teslimde paylaşılır.
%100 pik döküm · 12 mm
07 / Yanma alanı
Çelik yapı, döküm iç bileşenler
Yanma alanının çelik yapısında 3 mm kalınlığında kazan çeliği kullanılır. Çelik yapı ile döküm iç parçalar birlikte tanımlanarak ürünün hangi bölümünde hangi malzemenin kullanıldığı açıkça görülür.
Kazan çeliği · 3 mm
08 / Cam seçimi
Ateşe açılan vitroseramik yüzey
Kapakta 850 °C sıcaklık dayanımına sahip vitroseramik cam kullanılır. Camın görünümü kadar ürüne uygunluğu, montajı ve gerektiğinde doğru parçayla değiştirilmesi de önem taşır.
Vitroseramik cam · 850 °C
09 / Rulman detayı
Kapak mekanizmasının hareketli bileşenleri
Kapak mekanizmasında yüksek sıcaklığa uygun 6005 kodlu rulmanlar kullanılır. Parça özellikleri ve bakım koşulları ürün dokümanıyla birlikte paylaşılır.
6005 rulman · Yüksek sıcaklığa uygun
10 / Yüzey kaplaması
Görünümü tamamlayan seramik boya
Hazne ve kapak yüzeylerinde 600 °C sıcaklık dayanımına sahip seramik boya kullanılır. İlk kullanım ve yüzey bakımı, ürünle birlikte verilen talimatlara göre yapılmalıdır.
Seramik boya · 600 °C

Asansör, ray ve rulman açıklamaları bu mekanizmayla sunulan modellere ilişkindir. Bileşen sıcaklık değerleri sistemin tamamı için çalışma veya güvenlik sınırı değildir.

Mekânınızla birlikte düşünülen bir seçim.

U tipi tasarımda yalnız ön cephenin genişliği değil, yan camların mekânda ne kadar göründüğü de önemlidir. Koltukların konumu ve odaya giriş yönü, şöminenin günlük yaşamda nasıl algılanacağını belirler. Kaplamanın cam yüzeyleri gölgelememesi ve kullanım erişiminin korunması tasarımın parçasıdır.

Seçiminizi netleştirin

Merak ettikleriniz.

U tipi ile L tipi şömine arasındaki fark nedir?

L tipi ön ve bir yan camla iki komşu yönden, U tipi ise ön ve iki yan camla üç cepheden izlenir. U tipi mekânın daha geniş bir bölümüne açılır.

U tipi şömine mekânın ortasına yerleştirilebilir mi?

Gövde duvarın ucunda ya da mekânın ortasına uzanan bir ada şeklinde planlanabilir. Baca güzergâhı ve geçiş alanları bu kararda belirleyicidir.

Ölçüyü nasıl belirliyoruz?

Hazne, cam ve tamamlanmış kaplama ölçüleri birbirinden farklıdır. Yaklaşık ölçülerle başlanır; uygulama ölçüsü keşifte alınır ve üretimden önce onaylanır.

Mevcut bacam uygun mu?

Uygunluk, ürün gereklilikleri ve baca koşulları incelenerek değerlendirilir. Yalnızca bağlantı çapına bakılarak karar verilmez.

Fiyatı ve uygulama kapsamını nasıl öğrenebilirim?

Ürün, malzeme, saha ve hizmet kapsamı birlikte netleştirilerek teklif hazırlanır. Hazne, kaplama, yalıtım, baca, nakliye ve montaj başlıkları teklifte ayrı ayrı açıklanır.

U tipi şöminenin üç tarafı da açık mı?

Buradaki ifade ateşin cam yüzeylerden üç yönden izlenebilmesini anlatır. Kullanım ve kapak özellikleri seçilen modelin teknik bilgileriyle netleşir.

U tipi için ne kadar alan gerekir?

Haznenin dış ölçüsü, kaplama, bakım erişimi ve çevredeki güvenli mesafeler birlikte değerlendirilir. Tek bir genel ölçü bütün modellere uygulanamaz.

Geniş cam daha fazla ısı demek mi?

Cam alanı tek başına ısıtma kapasitesini göstermez. Kapasite ve verim, modele ait doğrulanmış teknik verilerle ele alınır.
